湘潭市時代電氣有限公司
GCS型 交流低壓抽出式開關柜
產品介紹：
GCS型交流低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。作為三相交流50(60)Hz、額定工作電壓為400V，額定電流為6300A及以下的供電系統中的配電、電動機控制、無功功率補償使用的低壓成套配電裝置。該裝置采用標準模數化設計，各個功能單元相對獨立，抽屜推進平穩可靠，確保相同單元可互換，提高供電可靠性!
產品特點：
● 主構架采用8MF型型鋼，型鋼的二側面分別有模數為20mm和100mm的φ9.2mm的安裝孔，內部安裝靈活方便;
● 柜體設計時充分考慮運行中的散熱問題。柜體上下均設有不同數量的散熱槽孔，使封閉的柜體自下而上形成一個自然通風道，達到散熱的目的;
● 裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室，各室的作用相對獨立;
● 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂四角裝有吊環，用于起吊和裝運;
● 具備閉鎖功能、自投功能、檢修狀態功能;
● 支持多種運行模式(選配);
● 具備通訊功能：系統可帶有RS485或RS232通訊接口，支持MODBUS通訊規約(選配);
● 具備智能化監控功能(選配)。
主要用途：
GCS型交流低壓抽出式開關柜適用于交流50Hz、額定工作電壓400V、絕緣電壓690V、額定電流6300A及以下的低壓供電系統。廣泛應用于發電廠、變電所、工礦企業、機場、碼頭、石油、化工、冶金、紡織、高層建筑等行業，作為發電、輸配電、電能轉換及控制之用。

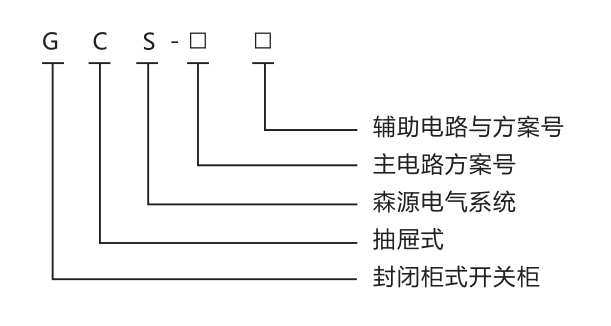

型號說明：
技術參數：
|
項目 |
單位 |
數值 |
|
|
額定工作電壓 |
V |
400 |
|
|
額定頻率 |
Hz |
50/60 |
|
|
額定電流 |
水平母線 |
A |
1000~6300 |
|
垂直母線 |
A |
1000 |
|
|
額定短時耐受電流（1s） |
kA |
50/80 |
|
|
額定峰值耐受電流 |
kA |
105/176 |
|
|
介電強度 |
V/1min |
2500 |
|
|
額定絕緣電壓 |
V |
660（1000） |
|
|
有效安裝高度 |
mm |
1800 |
|
|
抽屜規格 |
400mm高度（16E） |
mm |
250A≤In≤630A |
|
200mm高度（8E） |
mm |
63A≤In≤250A |
|
|
200/2mm高度（8E/2） |
mm |
In≤63A |
|
|
控制電動機容量 |
kW |
300 |
|
|
外殼防護等級 |
|
IP30/IP40 |
|
|
外形尺寸（寬*深*高） |
mm |
（600~1000）*（800~1000）*2200 |
|
尺寸規格：
|
高 |
|
|
2200 |
|
|
|
|
寬 |
600 |
|
800 |
|
1000 |
|
|
深 |
800 |
1000 |
800 |
1000 |
800 |
1000 |
正常使用條件：
● 安裝地點：戶內;
● 海拔高度：≤2000m;
● 環境溫度：-25℃~+45℃，Z大溫差≤25℃;
● 相對濕度：日平均值≤95%，月平均值≤90% ;
● 抗震能力：Ⅷ 度，水平加速度≤0.25m/S ，垂直加速度≤0.125m/S ;
● 無劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險的場所。

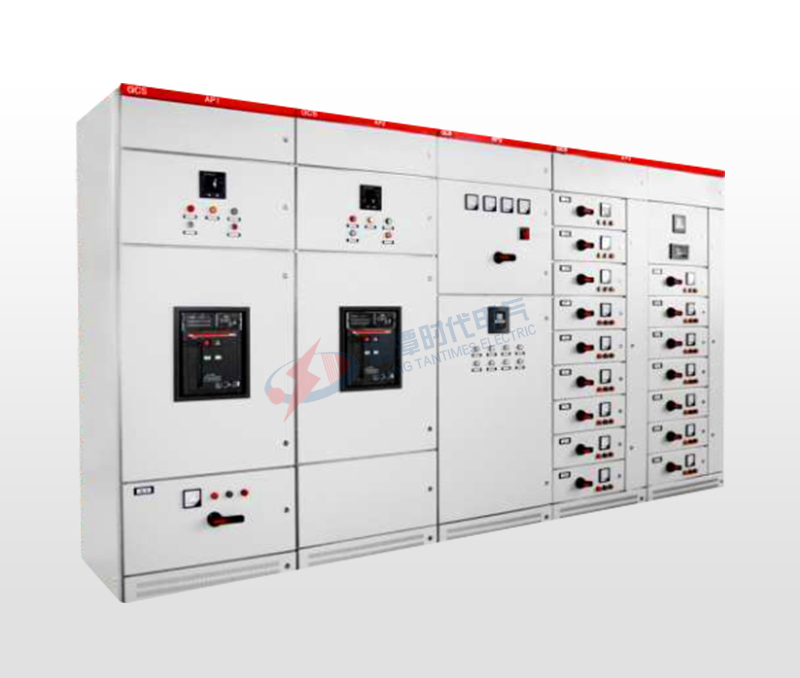

產品展示：
