GCK(L)型 低壓抽出式開關柜
產品介紹：
我公司生產的GCK(L)型交流低壓抽出式開關柜是具有國際先進水平的組合式低壓成套開關設備，由動力配電中心(PC)和電動機控制中心(MMC)二部分組成，用于交流50Hz，額定工作電壓660V及以下的三相配電系統中。作為發電廠、變電站、工礦企業和高層建筑中受電、饋電、照明、電動機控制和無功補償之用。
產品特點：
● 主構架采用C型型鋼，標準模塊化設計。模數為250mm，零部件通用性強，內部安裝靈活方便;
● 柜體設計時充分考慮運行中的散熱問題。柜體上下均設有不同數量的散熱槽孔，使封閉的柜體自下而上形成一個自然通風道，達到散熱的目的;
● 裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室，各室的作用相對獨立;
● 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂四角裝有吊環，用于起吊和裝運;
● 具備閉鎖功能、自投功能、檢修狀態功能;
● 支持多種運行模式(選配);
● 具備通訊功能：系統可帶有RS485或RS232通訊接口，支持MODBUS通訊規約(選配);
● 具備智能化監控功能(選配)。
主要用途：
GCK(L)型交流低壓抽出式開關柜適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，Z大工作電壓至660V，Z大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換、分配、控制之用。

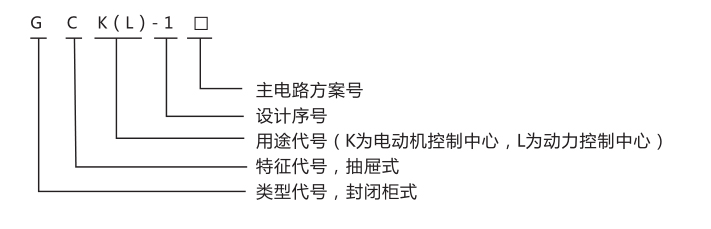

型號說明：
技術參數：
|
項目 |
單位 |
數值 |
|
|
額定工作電壓 |
V |
400 |
|
|
額定頻率 |
Hz |
50/60 |
|
|
額定電流 |
水平母線 |
A |
≤4000 |
|
垂直母線 |
A |
≤1000 |
|
|
額定短時耐受電流（1s） |
kA |
50 |
|
|
額定峰值耐受電流 |
kA |
105 |
|
|
介電強度 |
V/1min |
2500 |
|
|
額定絕緣電壓 |
V |
660 |
|
|
有效安裝高度 |
mm |
1800 |
|
|
抽屜規格 |
400mm高度（16E） |
mm |
250A≤In≤630A |
|
200mm高度（8E） |
mm |
63A≤In≤250A |
|
|
200/2mm高度（8E/2） |
mm |
In≤63A |
|
|
控制電動機容量 |
kW |
300 |
|
|
外殼防護等級 |
|
IP30/IP40 |
|
|
外形尺寸（寬*深*高） |
mm |
（600~1000）*（800~1000）*2200 |
|
尺寸規格：
|
高 |
|
|
2200 |
|
|
|
|
寬 |
600 |
|
800 |
|
1000 |
|
|
深 |
800 |
1000 |
800 |
1000 |
800 |
1000 |
正常使用條件：
● 安裝地點：戶內;
● 海拔高度：≤2000m;
● 環境溫度：-25℃~+45℃，Z大溫差≤25℃;
● 相對濕度：日平均值≤95%，月平均值≤90% ;
● 抗震能力：Ⅷ 度，水平加速度≤0.25m/S ，垂直加速度≤0.125m/S ;
● 無劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險的場所。

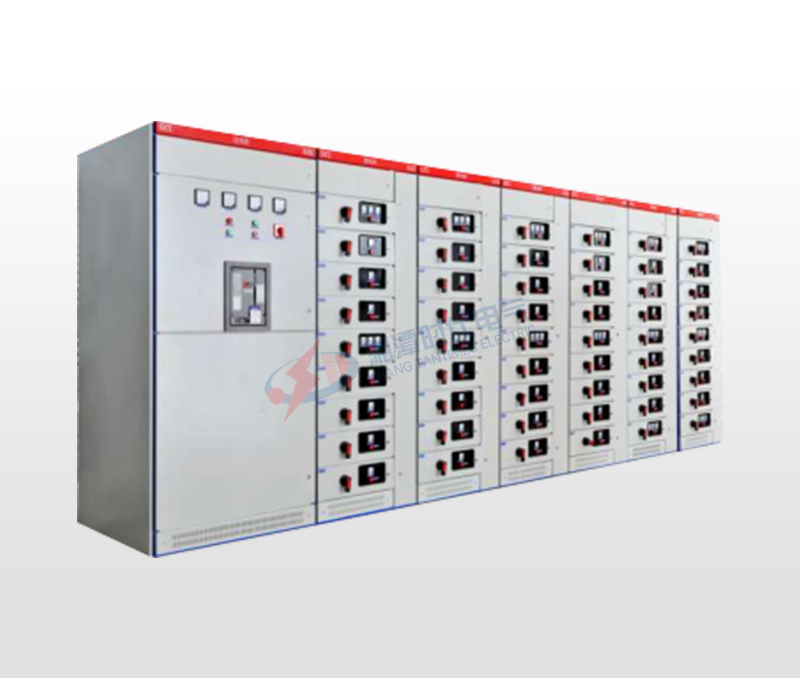

產品展示：
