GKG礦用一般型高壓柜
產品介紹:
GKG型產品符合GB/T12173-2008《礦用一般型電氣設備》、JB 8739-2015《礦用隔爆型高壓配電裝置》、GB3836.1-2010《爆炸性環境 第1部分:設備 通用要求》、GB3836.3-2010《爆炸性環境 第3部分:由增安型“e”保護的設備》等標準的相關要求。
產品特點:
GKG型礦用高壓開關柜適用于礦山井下潮濕及礦物開采后產生的腐蝕性氣體和液體(如酸性水等),環境條件差的工礦場所。海拔髙度:≤2000m; 高原型≤4500m柜體采用IP54柜體及密封型門式結構和頂層多層防水處理,整柜防腐. 通過新材料和特殊工藝相結合,.能可靠保證柜外滲水. 滳水. 灑水不進入柜內及-般性腐蝕性液體不能腐蝕。采用阻燃線纜連接,有效保證真空斷路器或負荷開關及柜內元器件不受外界環鏡影響, 保證了產品的高可靠性。
開關柜按不同用途可配置短路、過流、漏電、高壓電纜芯線絕緣監視及預警、欠壓及操作過電壓保護等。保護器采用微機綜合保護裝置和小電流接地選線裝置等保護測控裝置,并具有遙控、遙測、遙調、遙訊功能, 可遠距離操控和監測。
開關柜的采用斷路器中置式,手車移出方式,具有斷開位置、試驗位置和工作位置,每一位置都分別有定位裝置,以保證聯鎖可靠,必須按聯鎖防誤操作程序進行操作。柜體具有4個單獨的隔室,斷路器手車室、母線室、電纜室、繼電器儀表室,每個室都是相互隔離。
開關選用固封極柱手車式真空斷路器,更換非常簡單,同規格手車100%互換,斷路器及操動機構維護極少,在柜內裝有防凝露裝置,設備基本處于免維狀態,同時具有防滴漏、防潮、帶漏電保護功能。
GKG型礦用高壓開關柜占地面積小,重量輕,有利于節省基建投資,也便于峒室運輸。
開關柜為金屬非金屬礦山礦用產品,安全標志為“KA”。
主要技術參數:
項目 |
單位 |
參數 |
額定電壓 |
kV |
12、7.2 |
額定電流 |
A |
50、75、100、150、200、250、300、400、500、630、800、1000、1250、1600、2000 |
額定短路開斷電流 |
kA |
25、315、40、50 |
額定雷電沖擊耐受電壓 |
kV |
75/85 |
額定短路持續時間 |
s |
4 |
主開關機械壽命 |
|
20000 |
主要用途 |
|
配電、控制 |
外殼防護等級 |
|
IP54 |
柜體規格尺寸:
高度mm × 寬度mm× 深度mm
1850(2000、2260) ×650(800、1000)×1500(1150、1350)
也可根據用戶特殊要求設計。
主要用途:
GKG型產品符合GB/T12173-2008《礦用一般型電氣設備》、JB 8739-2015《礦用隔爆型高壓配電裝置》、GB3836.1-2010《爆炸性環境 第1部分:設備 通用要求》、GB3836.3-2010《爆炸性環境 第3部分:由增安型“e”保護的設備》等標準的相關要求。

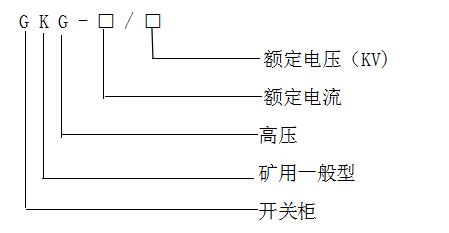

產品型號說明:
產品展示:
